LiFePO4 BMS. Ինչպես ընտրել ձեր մարտկոցի համար ճիշտ մարտկոցի կառավարման համակարգը
Սխալ BMS-ի ընտրությունը LiFePO4 մարտկոցների վաղաժամ խափանման ամենատարածված պատճառներից մեկն է և ամենահեշտ խուսափելի խնդիրներից մեկը: Այս ուղեցույցը ձեզ կբացատրի, թե ինչ է անում LiFePO4 BMS-ը, որ տեխնիկական բնութագրերն են կարևոր ձեր կիրառման համար և ինչպես խուսափել տեղադրման սխալներից, որոնք մեզ մոտ աջակցության տոմսերի մեծ մասն են առաջացնում:
LiFePO4 BMS-ի մասին
LiFePO4 BMS-ը (մարտկոցի կառավարման համակարգ) ձեր մարտկոցի բջիջների և համակարգի մնացած մասի միջև գտնվող էլեկտրոնային ուղեղն է։ Այն կատարում է երեք գործառույթ՝
- Հսկում է յուրաքանչյուր բջիջ առանձին՝ իրական ժամանակում հետևելով լարմանը, ջերմաստիճանին և լիցքի վիճակին։
- Պաշտպանում է մարտկոցը՝ կտրելով լիցքաթափումը կամ լիցքաթափումը այն պահին, երբ մարտկոցը դուրս է գալիս իր անվտանգ աշխատանքային պատուհանից։
- Հավասարակշռում է բջիջները՝ հավասարեցնելով լիցքի մակարդակը փաթեթի բոլոր բջիջներում, որպեսզի ամենաթույլ բջիջը չքաշի ամբողջ համակարգը ներքև։
Առանց BMS-ի, առանձին բջիջները ժամանակի ընթացքում հեռանում են միմյանցից։ Ամենաարագ լիցքավորվող բջիջը առաջինը կհասնի իր գերլարման սահմանին և կսահմանափակի ամբողջ մարտկոցի օգտագործելի հզորությունը։ Ամենաարագ լիցքաթափվողը կնվազի իր անվտանգ շեմից ցածր և կհնանա արագացված տեմպերով։ Ճիշտ սահմանված BMS-ը կանխում է երկուսն էլ։
LiFePO4 BMS. Ինչպես ընտրել ճիշտըՄարտկոցի կառավարման համակարգՁեր փաթեթի համար
Սխալ BMS-ի ընտրությունը LiFePO4 մարտկոցների վաղաժամ խափանման ամենատարածված պատճառներից մեկն է և ամենահեշտ խուսափելի խնդիրներից մեկը: Այս ուղեցույցը ձեզ կբացատրի, թե ինչ է անում LiFePO4 BMS-ը, որ տեխնիկական բնութագրերն են կարևոր ձեր կիրառման համար և ինչպես խուսափել տեղադրման սխալներից, որոնք մեզ մոտ աջակցության տոմսերի մեծ մասն են առաջացնում:
Հիմնական պաշտպանության գործառույթներ՝ ինչ է անում յուրաքանչյուրը
Յուրաքանչյուր հուսալի LiFePO4 BMS ստանդարտ կերպով ծածկում է այս վեց պաշտպանիչ շերտերը: Եթե ձեր գնահատվող BMS-ում բացակայում են դրանցից որևէ մեկը, շարունակեք առաջ:
| Պաշտպանություն | Ի՞նչն է դա առաջացնում | Ինչու է դա կարևոր |
| Գերլարումից պաշտպանություն (OVP) | Լիցքավորման ընթացքում մարտկոցի լարումը բարձրանում է ~3.65 Վ-ից բարձր | Կանխում է գերլիցքավորումը, էլեկտրոլիտի քայքայումը և հզորության նվազումը |
| Ցածր լարման պաշտպանություն (UVP) | Բջիջի լարումը լիցքաթափման ժամանակ ընկնում է մոտ 2.50 Վ-ից ցածր | Կանխում է խորը արտազատումը, որը անդառնալիորեն վնասում է բջիջները |
| Գերհոսանքային պաշտպանություն (OCP) | Լիցքաթափման հոսանքը գերազանցում է գնահատված սահմանը | Պաշտպանում է FET-ները, շիթերը և բջջային ներդիրները ջերմային վնասումից |
| Կարճ միացման պաշտպանություն (SCP) | Հայտնաբերվում է հանկարծակի հոսանքի կտրուկ աճ (միկրովայրկյանային արձագանք) | Անջատում է սարքը նախքան լուրջ խափանումը կարող է հրդեհ կամ օդափոխություն առաջացնել։ |
| Գերտաքացումից պաշտպանություն (OTP) | Բջիջի կամ MOSFET-ի ջերմաստիճանը գերազանցում է շեմը | Կանգնեցնում է լիցքավորումը կամ լիցքաթափումը, նախքան ջերմությունը կհանգեցնի արագացված քայքայման |
| Բջջային հավասարակշռություն | Բջիջների միջև հայտնաբերվել է լարման տարածում | Հավասարակշռում է լիցքավորման վիճակը, որպեսզի մարտկոցի ամբողջ հզորությունը օգտագործելի լինի |
Նշում. Ճշգրիտ ակտիվացման շեմերը (օրինակ՝ 3.65 Վ OVP-ի համար) կարգաբերվում են BMS կարգաբերման ընթացքում և տարբերվում են մոդելների միջև: Միշտ ստուգեք տվյալների թերթիկը ձեր պատվիրած կոնկրետ SKU-ի համար:

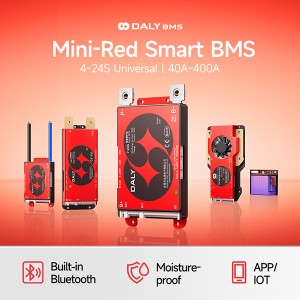

Daly BMS LiFePO4 արտադրանքի տեսականի — Տեխնիկական ակնարկ
Daly BMS LiFePO4 ընտանիքը ներառում է կոնֆիգուրացիաների լայն շրջանակ՝ սկսած կոմպակտ 12V ինքնուրույն պատրաստված մարտկոցներից մինչև 48V+ արդյունաբերական և էներգակուտակիչ համակարգեր: Մոդելային խմբի հիմնական պարամետրերը՝
| Պարամետր | Շարք / Ընտրանքներ | Նշումներ |
| Մարտկոցի քիմիա | LiFePO4 (LFP) | Նվիրված LFP լարման կարգաբերում; առանձին մոդելներ լիթիում-իոնային / LTO-ի համար |
| Սերիայի բջիջների քանակը (S) | 4S · 8S · 12S · 16S · 20S · 24S | Ծածկում է 12V · 24V · 36V · 48V · 60V · 72V անվանական լարումները |
| Անընդհատ հոսանքի գնահատական | 20A — 200A (կախված մոդելից) | Միշտ չափեք ձեր առավելագույն շարունակական բեռի հոսանքի ≥110%-ը |
| Հավասարակշռման մեթոդ | Պասիվ հավասարակշռում (ստանդարտ) / Ակտիվ հավասարակշռում (թարմացում) | Ակտիվ հավասարակշռումը նախընտրելի է 100Ah-ից բարձր մարտկոցների կամ հաճախակի մասնակի ցիկլերի համար |
| Հաղորդակցման ինտերֆեյս | UART · RS485 · Bluetooth (Smart BMS մոդելներ) | Անհրաժեշտ է, եթե ձեր ինվերտորին/լիցքավորիչին անհրաժեշտ են իրական ժամանակի SOC կամ բջջային տվյալներ |
| Բնակարանային տարբերակներ | Ստանդարտ / Կոնֆորմալ ծածկույթով / IP67՝ պահանջարկի դեպքում | Արտաքին, ծովային և արդյունաբերական միջավայրերը պահանջում են ավելի բարձր IP վարկանիշներ |
| OEM / ODM | Հասանելի է | Աջակցվում է հատուկ ներկառուցված ծրագրային ապահովում, պիտակավորում, պատյան և արձանագրությունների ինտեգրացիա |
Մոդելին հատուկ տվյալների թերթիկների և ներկայիս տեխնիկական փաստաթղթերի համար այցելեք dalybms.com կայքը կամ ուղղակիորեն կապվեք մեր տեխնիկական թիմի հետ։
Ինչպես ընտրել ճիշտ LiFePO4 BMS-ը՝ 5 քայլից բաղկացած գործընթաց
Աշխատեք այս հինգ քայլերի վրայով հերթականությամբ։ Դրանցից որևէ մեկը բաց թողնելը հենց այն է, թե ինչպես են առաջանում անհամապատասխանությունները։
Քայլ 1 — Հաշվեք բջիջները շարքով (S Count)
S հաշվարկը որոշում է BMS մոդելը: Յուրաքանչյուր LiFePO4 բջիջ ունի 3.2 Վ անվանական լարում: Գումարեք դրանք՝
- 4S = 12.8 Վ անվանական → ստանդարտ 12 Վ համակարգ
- 8S = 25.6 Վ անվանական → ստանդարտ 24 Վ համակարգ
- 16S = 51.2 Վ անվանական → ստանդարտ 48 Վ համակարգ
- 24S = 76.8 Վ անվանական → ստանդարտ 72 Վ համակարգ
Սխալ S հաշվարկի համար գնահատված BMS-ը կամ չի կարողանա ճիշտ կարդալ բջիջների լարումները, կամ կկիրառի սխալ պաշտպանության շեմեր: Շեղման որևէ տարբերակ չկա՝ S հաշվարկը պետք է ճշգրտորեն համընկնի:
Քայլ 2 — Որոշեք ձեր անընդհատ հոսանքի պահանջը
Գումարեք միաժամանակ աշխատող բոլոր բեռների անվանական հոսանքը։ Վերևում կիրառեք 10–20% մարժա՝ լարման անկման համար։ Ընտրեք այդ ընդհանուրից բարձր հաջորդ հասանելի BMS հոսանքի գնահատականը։ Օրինակ՝ 24 Վ համակարգի վրա գտնվող 2000 Վտ հզորությամբ ինվերտորը լրիվ բեռի դեպքում սպառում է մոտավորապես 83 Ա՝ 100 Ա BMS-ը ճիշտ նվազագույն ընտրությունն է։
Մի՛ չափեք միջին բեռի վրա։ BMS-ը պետք է հաղթահարի ամենավատ դեպքի միաժամանակյա բեռը՝ առանց անջատվելու։
Քայլ 3՝ Որոշեք պասիվ և ակտիվ հավասարակշռության միջև
Պասիվ հավասարակշռումը բարձր SOC-ով բջիջներում ավելորդ լիցքը այրում է դիմադրության միջոցով։ Այն աշխատում է, բայց դանդաղ է և ջերմություն է առաջացնում։ Ակտիվ հավասարակշռումը լիցքը փոխանցում է բարձր SOC-ով բջիջներից ցածր SOC-ով բջիջներ՝ օգտագործելով ինդուկտորներ կամ կոնդենսատորներ՝ ավելի արագ, ավելի էներգաարդյունավետ և ավելի լավ մեծ մարտկոցների համար։
Եթե ձեր մարտկոցը 100 Աժ-ից բարձր հզորություն ունի, հաճախ մասնակիորեն ցիկլացված է (արևային էներգիայի կիրառումներ) կամ գտնվում է փակ տարածքում, որտեղ ջերմությունը խնդիր է, ակտիվ հավասարակշռումը ավելի լավ ներդրում է։
Քայլ 4 — Ստուգեք, թե ինչ կապի միջոցներ է անհրաժեշտ ձեր համակարգին
Եթե ձեր ինվերտորին, արևային լիցքավորման կարգավորիչին կամ մոնիթորինգի հարթակին անհրաժեշտ են մարտկոցի իրական ժամանակի տվյալներ՝ լիցքավորման վիճակի, բջիջների լարման, ջերմաստիճանի, տագնապի դրոշների մասին, ապա ձեզ անհրաժեշտ է համապատասխան ինտերֆեյսով BMS: RS485-ը ստանդարտ է 48 Վ ինվերտորային համակարգերի մեծ մասի համար: Bluetooth-ը ներառում է ինքնուրույն և շարժական մոնիթորինգ: Որոշ ինվերտորներ պահանջում են CAN ավտոբուս կամ սեփական արձանագրություն: Պատվիրելուց առաջ ստուգեք համատեղելիությունը:
Քայլ 5 — Ստուգել շրջակա միջավայրի վարկանիշը
Շենքում, չոր պատյանում տեղադրված BMS-ը հատուկ պատյանի կարիք չունի: Նավի վրա, բացօթյա պահարանում կամ շարժիչի հատվածում տեղադրված BMS-ը պահանջում է առնվազն կոնֆորմալ ծածկույթ և, իդեալական դեպքում, IP67 դասի պատյան: Խոնավության ներթափանցումը BMS-ի խափանման ամենատարածված պատճառն է բացօթյա և ծովային տեղակայումներում:
